Quy trình thi công điện dân dụng đúng chuẩn

1. Lợi ích khi áp dụng quy trình thi công điện dân dụng.

Dễ dàng hình dung các công việc phải làm, kiểm soát khối lượng và giá trị đầu tư đơn giản.

Dễ dàng kiểm soát được chất lượng công việc.

Thuận lợi cho việc vận hành và bảo trì hệ thống điện sau này

Chất lượng hạng mục công trình luôn được đảm bảo ở mức cao nhất. Cũng như đảm bảo an toàn tuyệt đối cho người sử dụng, và toàn toàn bộ thiết bị trong nhà.

2. Quy trình thi công điện dân dụng.

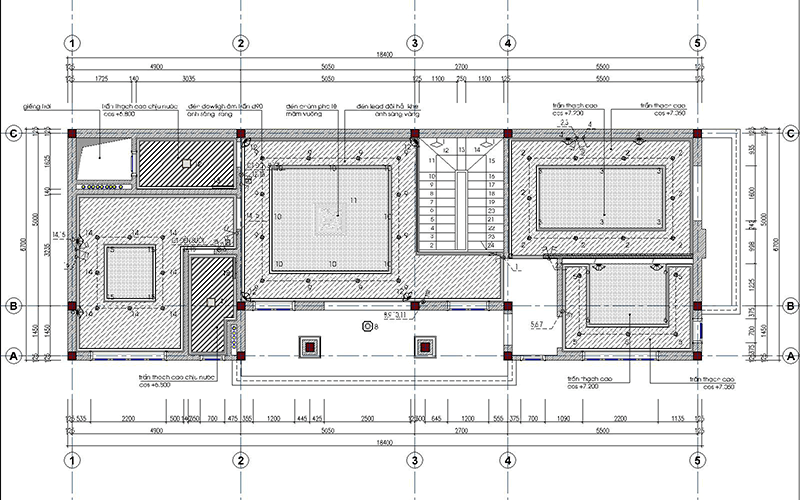

2.1 Bước 1: Thiết kế bản vẽ thi công.

Căn cứ thiết kế nội thất bố trí các ổ cắm, công tắc, bóng đèn sao cho phù hợp. Tính toán lựa chọn số lượng công tắc ổ cắm đủ cho nhu cầu sử dụng. Tránh làm quá nhiều hoặc quá ít ổ cắm.

Tính toán lựa chọn loại đèn phù hợp với không gian, đảm bảo đủ ánh sáng và tiết kiệm điện.

Chia tuyến dây điện phù hợp với không gian ngôi nhà để dễ dàng vận hành và an toàn điện.

Tính toán lựa chọn tiết diện dây dẫn điện và công suất của Aptomat phù hợp, đảm bảo đủ tải trong trường hợp tất cả các thiết bị điện trong nhà dùng đồng thời.

2.2 Bước 2: Đặt mua vật tư và chuẩn bị máy móc, dụng cụ thi công.

Sau khi bản vẽ thiết kế thi công được chủ nhà hoặc đại diện chủ đầu tư phê duyệt thì tiến hành bóc tách khối lượng chi tiết. Lên kế hoạch vật tư, và chuyển máy thi công đến công trường.

Chia vật tư ra theo các giai đoạn thi công để nhập hàng. Việc này giúp đảm bảo tiến độ và an toàn vật tư, hạn chế thất thoát vật tư.

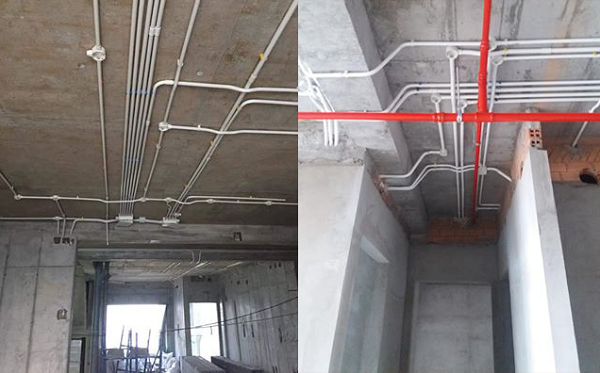

2.3 Bước 3: Cắt đục tường, lắp đặt ống điện âm tường, nổi trần.

Bước này thực hiện sau khi xây tường tối thiểu 2 ngày, để đảm bảo kết cấu bức tường.

Máy và dụng cụ cần thiết gồm: Máy laze, máy cắt tường, máy đục, máy khoan, giáo đơn, thang, búa, lò xo uốn ống, tô vít…và bản vẽ thi công được duyệt

Vật tư cần chuẩn bị: Các loại ống điện, hộp chia ngả, đế âm, vỏ tủ điện âm tường, racco điện, kẹp C, vít nở 6, dây thép buộc, đinh bê tông.

Dựa vào bản vẽ thiết kế thi công định vị các tuyến ống điện, bật mực đánh dấu vết cắt để đường cắt được thẳng. Đục đủ độ sâu để ống vừa chìm trong tường gạch.

Các đoạn ống chuyển hưởng khi uốn ống bắt buộc dùng lò xo. Dùng máy laze để khoan bắt kẹp C đảm bảo đường ống thẳng không bị méo.

Các điểm ống giao nhau hoặc các điểm chia dây điện nên dùng hộp chia ngả, đảm bảo thẩm mỹ và thuận tiện cho bước kéo dây.

2.4 Bước 4: Kéo dây.

Bước này được thực hiện sau khi lắp đặt xong bước 3, và tường đã trát xong.

Máy và dụng cụ cần thiết gồm: Máy đo thông mạch, dây mồi, giáo đơn, thang, và bản vẽ thi công được duyệt.

Vật tư cần chuẩn bị: Dây dẫn điện đảm bảo chất lượng là loại đã được chủ đầu tư phê duyệt, băng dính điện.

Dựa vào bản vẽ sơ đồ nguyên lý điện, và bản vẽ mặt bằng kéo dây điện để kéo đúng số dây, tiết diện dây dẫn.

Khi kéo dây điện không được nối dây trong ống điện. Số lượng dây trong ống không nên quá nhiều. Tổng diện tích chiếm chỗ của dây không quá 60% tiết diện của ống.

Khi kéo dây tính toán để chờ dây đấu nối thiết bị phù hợp tránh ngắn quá không lắp được thiết bị, tránh dài quá gây lãng phí. Chờ dây lắp công tắc ổ cắm 20cm, chờ dây cho vị trí tủ điện bằng chu vi của tủ. Phải đánh dấu phân biệt các loại dây để thuận tiện cho việc lắp đặt thiết bị.

Sau khi kéo dây xong phải tiến hành đo điện trở dây, kiểm tra thông mạch dây, để sớm phát hiện các sự cố của đường dây.

2.5 Bước 5: Lắp đặt thiết bị điện.

Thực hiện sau kéo dây, và tường, trần trong nhà đã sơn xong nước sơn mầu 1.

Máy và dụng cụ cần thiết gồm: Máy đo thông mạch, tô vít điện, kìm điện, máy khoan

Vật tư cần chuẩn bị: Các thiết bị điện dùng cho công trình gồm bóng đèn các loại, hạt công tắc, mặt công tắc, ổ cắm, mặt ổ cắm, aptomat các loại.

Trước khi lắp đặt tiến hành kiểm tra lại các dây điện đã đủ chưa, kiểm tra thông mạch các dây điện.

Tiến hành lắp đặt lần lượt các thiết bị dùng điện, lắp lần lượt từ bóng đèn đến công tắc, ổ cắm và cuối cùng là lắp đặt tủ điện.

2.6 Bước 6: Test kiểm tra vận hành chạy thử hệ thống điện.

Sau khi lắp đặt xong thiết bị điện tiến hành chạy thử kiểm tra toàn bộ hệ thống.

Dụng cụ chuẩn bị: thang, bút điện

Trước khi đóng điện cần kiểm tra lại tổng thể 1 lượt đảm bảo các thiết bị điện đã lắp đầy đủ, đảm bảo không có chỗ nào chưa đấu điện, cũng như đảm bảo không có chỗ nào tiếp xúc điện tiếp xúc với bên ngoài. Đảm bảo tất cả các aptomat đều được đặt ở trạng thái ngắt điện.

Nguyên tắc đóng điện. Đóng điện từ Aptomat tổng tới các aptomat thành phần.

Mở aptomat của tuyến nào thì tiến hành kiểm tra thiết bị trên tuyến ấy luôn. Kiểm tra hết các thiết bị trên từng tuyến đảm bảo vận hành tốt mới chuyển mở aptomat tiếp theo. Lần lượt như thế cho đến khi tất cả các aptomat được mở.

2.7 Bước 7: Triển khai bản vẽ hoàn công.

Đây là bước vô cùng quan trọng nhưng lại ít được quan tâm. Thực tế nếu chủ đầu tư giao cho các công ty thi công điện nước chuyên nghiệp thì họ thực hiện rất tốt việc này.

Ở từng giai đoạn thi công đều có kỹ sư giám sát và vẽ hoàn công công việc đã thực hiện. Để đảm bảo tính đúng tính đủ khối lượng lượng vật tư.

Quan trọng hơn bản vẽ hoàn công là cơ sở cho việc vận hành, sửa chữa và bảo trì nâng cấp công trình sau này.

2.8 Bước 8: Bàn giao đưa vào sử dụng.

Sau khi thực hiện xong 7 bước trên tiến hành bàn giao đưa vào sử dụng

3. Những lưu ý khi thi công hệ thống điện cho công trình dân dụng.

Cần phối hợp tốt với các bộ môn khác, tránh chồng chéo dẫm chân lên nhau.

Xen giữa các bước thi công điện nước là các hạng mục công việc khác như là trát, ốp lát gạch men, thạch cao, sơn bả… vì thế phải đặc biệt chú ý đến bảo quản vật tư, thiết bị. Hạn chế mất mát, và hư hỏng do các bộ môn khác gây ra.

Có các biện pháp phòng tránh việc ống điện bị khoan thủng, gây đứt dây điện và chập cháy.

Nên thi công hệ tiếp địa an toàn điện và tiếp địa chống sét sớm (từ giai đoạn làm móng nếu có thể) để dễ thi công và an toàn hơn cho công trình.

Trên đây Xây dựng Tiến Phát đã chia sẻ với các bạn các bước trong quy trình thi công điện dân dụng. Đây là thông tin cần thiết chủ đầu tư nên biết để lựa chọn nhà thầu thi công hoàn thiện căn nhà của mình.
